工業用セラミックスセレクションガイド |ドライプレスとホットプレス、正確に選択するには?

2026-04-14

Content

1. 乾式プレス成形: 効率的な量産のための標準化された選択肢
2. 熱間プレス成形
1. 製品の性能要件を検討する (一次決定)
2. 製品構造の複雑さに注目してください
3. 生産バッチサイズとコストを確認する
4. マテリアルシステムを見てください
5. 使用条件を確認する

ハイエンド製造および産業用精密部品の分野では、工業用セラミックスただそれだけの理由で高温耐性、耐摩耗性、耐食性、絶縁性に優れています。かけがえのない特性を持ち、金属やプラスチックに代わる核となる素材となっています。セラミック部品の最終的な性能、コスト、納期を決定する鍵となるのは、まず次のことです。成形工程。市場の主流に直面する乾式プレス成形と熱間プレス成形 2 つの主要な技術パスがある場合、B 側の顧客はどのようにして自社の製品ニーズに基づいて製品を正確に選択できるでしょうか?この記事では、プロセスの原則、主要な機能、適用可能なシナリオ、および選択ロジックについての詳細な分析を提供します。

1. 2 つの主要なプロセス原理と核となる特性の完全な分析

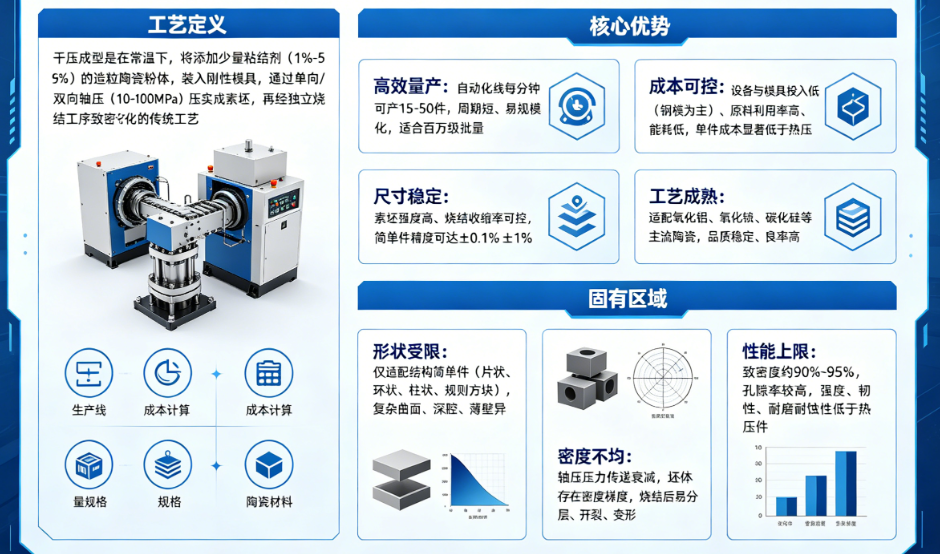

1. 乾式プレス成形: 効率的な量産のための標準化された選択肢

プロセス定義乾式プレス成形は常温次に、造粒したセラミック粉末に少量のバインダー（1%～5%）を加え、堅い型に入れて通過させます。一方向・両方向軸圧（10～100MPa）これは、ブランクに圧縮し、独立した焼結プロセスを通じてそれを高密度化する伝統的なプロセスです。

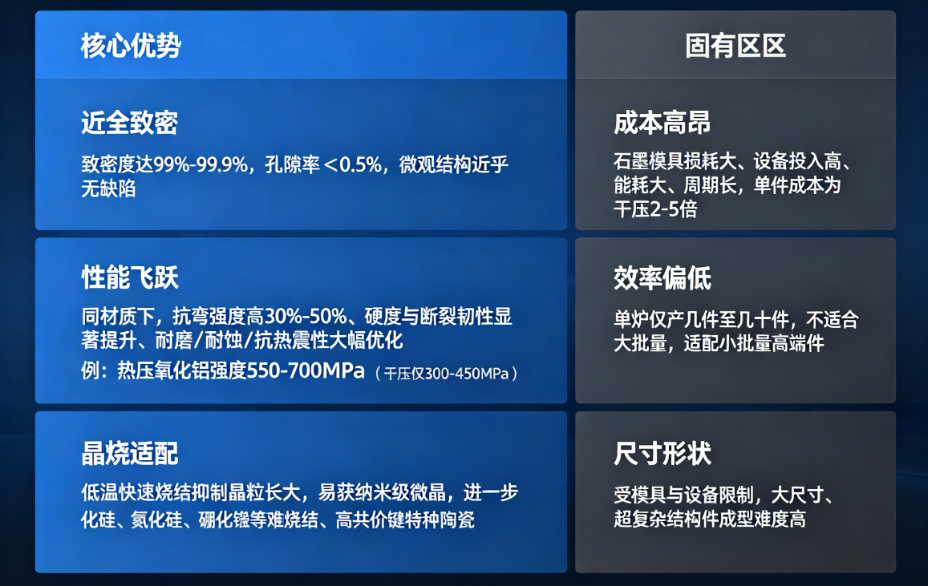

2. 熱間プレス成形

プロセス定義ホットプレスというのは、成形と焼結の一体化先進技術: 真空・保護雰囲気、高温に耐える型（主にグラファイト）に粉末を入れ、同時に塗布します。高温（1400～2200℃）高圧（20～40MPa）、粉末は熱可塑性の流れの中で急速に緻密化され、ほぼ完全に緻密なセラミックが 1 つのステップで形成されます。

2. 乾式プレスと熱間プレス：コア寸法の比較表

コントラストの寸法	乾式プレス成形	熱間プレス成形
プロセス原理	常温軸加圧成形と単独焼結	高温高圧同期、一体成形・焼結
密度	理論密度 90% ～ 95%	99% ～ 99.9% の理論密度
機械的性質	強度300～450MPa、平均靭性	強度550-1200MPa、高靱性、高耐摩耗性
形状適応	単純な構造（シート、リング、柱、ブロック）	シンプル～中複雑、パフォーマンス第一シーン
生産効率	非常に高い（自動大量生産）	低 (小ロット/単一ピースのカスタマイズ)
総合的なコスト	低い（優れた金型、エネルギー消費量、サイクルタイム）	高い（金型、設備、エネルギー消費のコストが高い）
適用材質	アルミナ、ジルコニア、普通炭化ケイ素	窒化ケイ素、高密度炭化ケイ素、ホウ化ジルコニウム、その他特殊セラミックス
標準的な精度	±0.1%～±1%	±0.05% ～ ±0.5% (後処理によりさらに大きくなる可能性があります)

3. 選択決定のための 5 つの重要な判断要素

1. 製品の性能要件を検討する (一次決定)

乾式プレスの選択: 一般的な産業シナリオ、中程度の要件強度、耐摩耗性、絶縁性、極端な高温/高圧/強い腐食/強い衝撃がないこと。例：通常のメカニカルブッシュ、絶縁ガスケット、従来のシールリング、半導体構造部品。

ホットプレスの選択: 極端なパフォーマンスのシナリオ、要件超高強度、高靭性、ほぼゼロの気孔率、超耐摩耗性と耐食性、耐高温クリープ性。例: 航空宇宙部品、高級切削工具、石油掘削ノズル、自動車エンジン精密部品、防弾装甲、半導体ウエハー吸盤。

2. 製品構造の複雑さに注目してください

乾式プレスを選択してください: シンプルな構造、規則的かつ対称、深いキャビティなし、薄肉、アンダーカット、複雑な曲面、肉厚 > 1mm。
ホットプレスを選択します。構造は適度に複雑で、性能要件は非常に高くなります (複雑な部品には熱間静水圧プレス/射出成形が推奨されます)。

3. 生産バッチサイズとコストを確認する

乾式プレスを選択：10万/100万レベルの大量生産、コスト重視、高コストパフォーマンスと短納期を追求。
コストに関係なく、ホットプレスを選択: 小バッチ/単一ピース/ハイエンドのカスタマイズ (数万から数千ピース)

パフォーマンスと寿命を最大化する。

4. マテリアルシステムを見てください

乾式プレスを選択してください: 95%/99% アルミナ、安定化ジルコニア、通常の炭化ケイ素、その他の焼結しやすいセラミックス。
ホットプレスでは、窒化ケイ素、高密度炭化ケイ素、ホウ化ジルコニウム、透明セラミックス、その他の難焼結性の高性能特殊セラミックスを選択します。

5. 使用条件を確認する

乾式プレスを選択してください: 常温/中温、低負荷、通常の磨耗、一般的な腐食、および重大な熱衝撃または低温衝撃がないこと。
ホットプレスを選択: 高温>1200℃、高負荷、強い摩耗、強い腐食、急速冷却および急速加熱、高真空
待ってください過酷な労働条件。

4. 要約: 良いプロセスも悪いプロセスもありません。適応することが最善です。

乾式プレス成形はい効率的、低コスト、標準化された大量生産最初の選択、適応大バッチ、シンプルな構造、一般的な性能工業用セラミック部品は、現在の製造業における主流の基礎技術です。熱間プレス成形はいパフォーマンスの限界を突破し、極限の作業条件に対処する～に対するハードコアな解決策より高いコスト引き換えにほぼ完全に高密度、超強力な機構、超長寿命、ハイエンドの製造および特殊なシナリオにとって中心的な選択肢です。

工業用セラミックスの B 側サプライヤーとして、次のことをお勧めします。まず製品の性能、構造、バッチサイズ、コスト、作業条件の5つの中核要件を明確にし、対応するプロセスを照合します。。必要に応じて、サンプルと技術ソリューションを提供し、小ロットの試作を通じて検証することで、正確な選択と最適なコストパフォーマンスを保証します。

正しい成形プロセスを選択することは、製品の性能とコストの強固な基盤を築くことになります。

前の：オフライン店舗で精密セラミック部品を選択するための 3 つの主要な参照基準次：医療用セラミックスとは何ですか?なぜ現代の医療を変革するのでしょうか?
