最先端の精密製造 |半導体装置におけるアドバンスト・プレシジョン・セラミックスの主な用途

2026-04-11

半導体製造のミクロの世界では、ナノスケールプロセスの進化は、フォトリソグラフィーの解像度を競うだけでなく、基礎となる材料科学の秘密の戦いでもあります。チップ製造が 3nm 以下のプロセスに向けて進歩し続けるにつれて、プロセス環境は、超高真空、高度に腐食性のプラズマ、ミクロンレベルの変形を引き起こすのに十分な熱応力などの極限のテストを受けています。

これに関連して、従来の金属材料や有機材料は、その物性の限界によりコア技術の段階から徐々に撤退しつつあります。精密セラミック部品は、その高硬度、高弾性率、耐食性、優れた熱安定性により、半導体装置に不可欠な「剛性の礎」となっています。業界データによると、最先端の半導体装置における精密セラミック部品の価値シェアは約 16% に急増しています。これはもはや単なる部品の交換ではなく、産業チェーンの安全性とプロセスの上限に関わる材料革命です。

一、从高纯氧化铝到功能性氮化物的跨越

半导体设备对陶瓷的需求并非单一维度，而是根据刻蚀、沉积、光刻等不同工序的物理边界，形成了以氧化铝、氮化铝、氧化锆等为核心的材料矩阵。

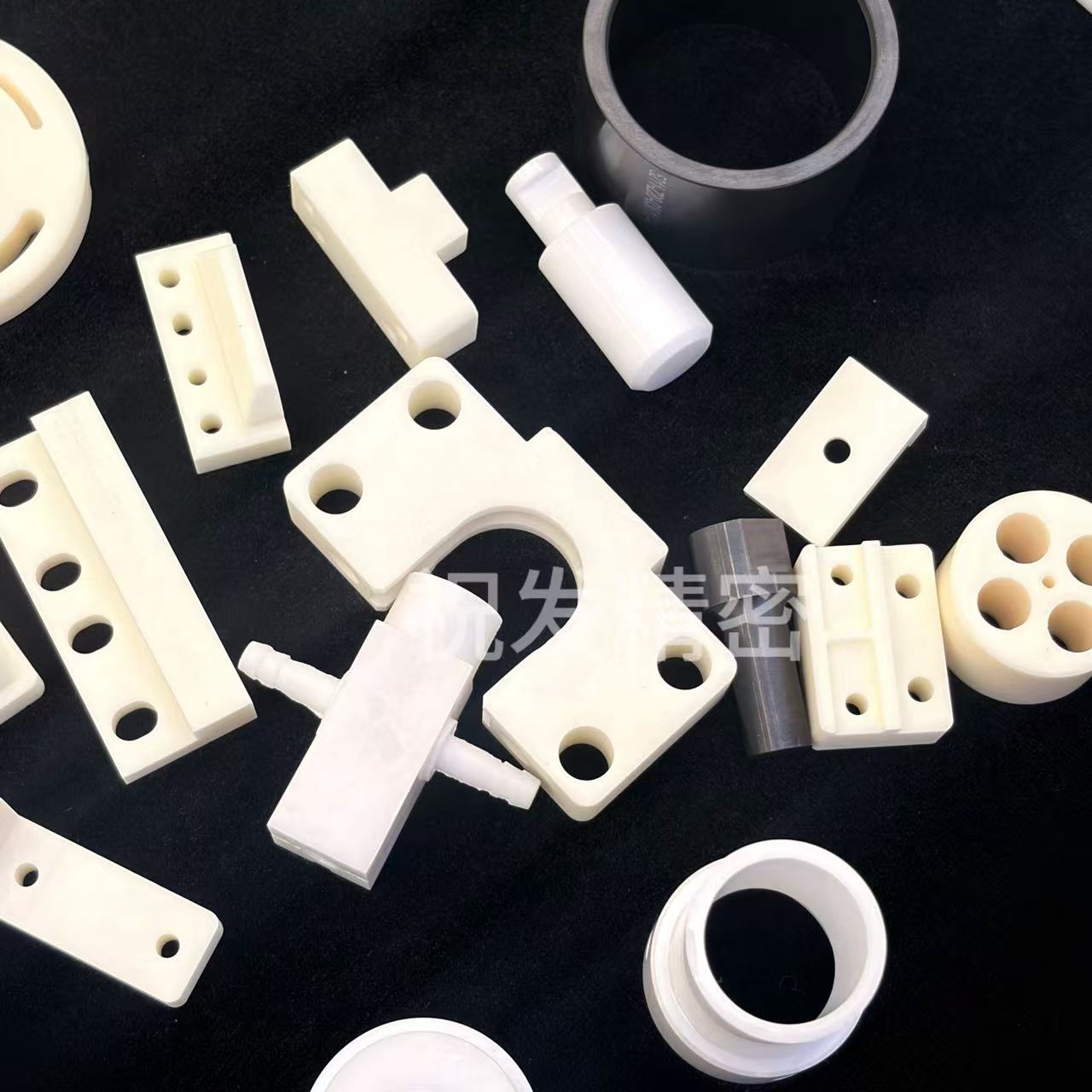

最も広く使用されている酸化物セラミックである高純度アルミナの中心的な価値は、その「極めて化学的不活性性」にあります。ドライエッチングプロセスでは、フッ素系または塩素系のプラズマによりキャビティに強力な化学的浸食が発生します。純度99.9%以上の高純度アルミナは、不純物含有量を制御することでプラズマ侵食に耐えるだけでなく、金属イオンによるウェーハの二次汚染も効果的に回避します。この材料はコストと性能のバランスが取れており、ガスノズル、分配プレート、キャビティライニングなどに広く使用されています。

ただし、プロセスに激しい熱交換が含まれる場合、窒化アルミニウムはかけがえのない利点を示します。高い熱伝導率と優れた絶縁性を兼ね備えた窒化物であり、その熱膨張係数は驚くべきことに単結晶シリコンと一致します。この一致により、12 インチウェーハの処理中の熱応力によるウェーハエッジの反りのリスクが大幅に軽減されます。現で、窒化アルミニウムは静電チャックや高性能ヒーターを製造するための戦略的な材料となっており、プロセスにおける温度均一性の上限を直接決定します。

さらに、下流のパッケージングや精密伝送リンクでは、ジルコニアはセラミック系の中でも珍しい高い靭性を備えています。イットリウム安定化などの強化プロセスを通じて、ジルコニアはセラミック本来の脆さを克服し、精密セラミック包丁、ベアリング、バルブを製造する際の高周波振動や物理的衝撃に耐えられるようになり、機器の平均故障間隔が大幅に延長されます。

2. ライフサイクル全体を通じてプロセスの権限付与をサポートする

精密セラミックスの応用は、単独で代替されるものではなく、半導体製造のライフサイクル全体に深く組み込まれています。

で フロントエッチングリンク , ウエハのエッジを保護し、プラズマの流れ場を補正するための重要なコンポーネントとして、フォーカスリングは極端な環境下でもサイズの絶対的な安定性を維持する必要があります。精密セラミックス製のフォーカスリングにより、消耗品の交換頻度が大幅に軽減され、機械の稼働率が向上します。

で 露光機システム 中でも精密セラミックスは、究極の静粛性と精度を追求する「縁の下の力持ち」です。フォトリソグラフィー装置のワークステージには、ナノメートルレベルの位置合わせ精度を達成するために、非常に高い比剛性と低い熱膨張係数が求められます。炭化ケイ素と窒化ケイ素で作られたガイドレール、角形ミラー、真空吸引カップにより、高速スキャン動作中にシステムが微小な熱によって歩留まりに影響を与えるほどの変位オフセットを生成しないことが保証されます。

で バックエンドのパッケージングプロセス 、精密セラミックスも重要な役割を果たします。ワイヤボンディングを例にとると、高速動作下でのセラミックライビングナイフの耐摩耗性と耐固着性はボンディングワイヤの信頼性に直接関係します。ジルコニアベースのセラミックは、優れた表面粗さ制御性と物理的強度により、髪の毛ほどの細い金線を正確に固定できます。

3. ローカライゼーションの波による技術的ブレークスルー

世界的な観点から見ると、精密セラミックスのハイエンド市場は長らく、日本、米国、欧州の数少ない大手企業によって占められてきました。しかし、世界の半導体産業チェーンの徹底的な調整により、国内精密セラミックスは「研究開発」から「工業化・大量生産」への転換の黄金期を迎えている。

製造プロセスのアップグレード：国内企業は、高純度粉末の調製から高度な成形までの全プロセス技術を徐々に習得しつつあります。特に大型空圧焼結窒化ケイ素セラミックスの分野では、国内技術の進歩により、長期にわたる輸入依存から脱却し、中核部品の自主管理を実現しました。

サイズと精度における双方向のブレークスルー: 12 インチウェーハ工場の大規模拡張に伴い、大口径の特殊形状セラミック部品の需要が急増しています。今後の技術競争は、大型部品の内部応力をいかに均一に解放し、ダイヤモンド研削やレーザーによる微細穴加工などによりナノスケールの表面仕上げを実現するかが焦点となる。

「脱メタル化」と超高純度化：より高度な製造プロセスに対応するため、セラミックス材料は「4N（99.99％）」以上の高純度化が進んでいます。材料内の微量金属不純物を削減することが、高度なプロセスチップの歩留まりを向上させる唯一の方法となっています。

素材の「洗練」で産業の「進歩」を推進

精密セラミックスは、半導体装置の部品であるだけでなく、現代のマイクロエレクトロニクス産業を支える素材の原点でもあります。装置エンジニアにとって、セラミック材料の物理的および化学的特性を深く理解することは、機械のパフォーマンスを最適化するための基礎となります。調達意思決定者にとって、安定した高品質のセラミックのサプライチェーンを確立することは、供給中断のリスクを回避し、全体的な所有コストの競争力を向上させるための鍵となります。

中国の半導体グレードの先端セラミックス市場が数千億に達するにつれ、私たちは「材料の輸入」から「技術の輸出」への飛躍を目の当たりにしています。
