半導体装置に使用される精密セラミック部品の内部制御選定仕様一覧表

精密セラミックス（ アドバンストセラミックス ）は、その高温耐性、耐食性、高硬度、高熱伝導率、優れた絶縁性により、半導体製造プロセス（ウェーハ製造からウェーハボンディング、パッケージング、テストまで）において不可欠な役割を果たしています。世界的な集積回路製造プロセスが次のような方向に進むにつれて、 3nm 、 2nm より高度なプロセスの進化に伴い、装置内の過酷な作業条件は、主要なセラミック部品の材料純度、加工精度、耐プラズマ寿命に極めて大きな課題をもたらしています。この記事は、企業の内部技術文書の問題を解決することを目的としています。 “ マシンアプリケーションに対応する空のパラメーターまたは欠落しているパラメーター ” 精密セラミックスの全カテゴリーにおけるコア技術の内部管理基準を確立します。

半導体精密セラミックス “ 4つの芯材 ”

コア機器の主要コンポーネントの性能および制御基準

1. エッチング装置 —— コア消耗品システム

集積回路のフロントエンドエッチングプロセスでは、 ICP (誘導結合プラズマ) または 中国共産党 (容量結合プラズマ) マシンでは、キャビティの内部コンポーネントが非常に活性なフッ素ラジカル (たとえば、 SF6 、 CF4 ) または塩素ベースのプラズマ。従来の材料は粒界浸食により欠けが発生しやすく、その結果、ウェーハに深刻な粒子汚染が発生します。

主力製品：高純度炭化ケイ素フォーカスリング

[ エッチングマシン用炭化ケイ素 SiC フォーカスリング製品実物写真 ]

• プラズマ浸食技術に対する極めて高い耐性: この製品は、金属不純物を完全に含有した無加圧焼結高純度炭化ケイ素を使用しています。 ≤ 5ppm 。その独自の高密度で統合された粒子構造は、強力なフッ素ベースのプラズマ衝撃下でも、溶融シリカよりも低い化学エッチング速度を示します。 8-10 回。これにより、フォーカスリングが継続的に動作することが保証されます。 200 ウェーハのエッチングサイクルでは、エッジステップの変形率は 0.05% これにより、ウェーハエッジエッチングの均一性が大幅に向上し、機械全体の稼働率が向上します ( 促進する 15% 上。
• 正確な抵抗率ドーピング制御: 高度な粒界コンダクタンス制御技術により、顧客が要求する特定の範囲内で抵抗率を安定して制御します（ 1～10Ω・cm )、数百ワットの高周波 RF ( RF ) パワーにより、プラズマ電場がウェーハエッジに垂直かつ均一に浸透し、エッチングエッジ効果が排除されます。

主力製品：高純度アルミナ精密スプリンクラーヘッド

[ 高純度アルミナセラミックスプリンクラーヘッドの微細穴加工詳細図 ]

• 超精密微細穴流場加工： 直径で 300～450mm ディスク上では、超音波と 5 軸の精度により CNC 連携処理、配置を超える 5000 直径は 0.3mm～0.5mm 微細孔のこと。全穴径の一貫性公差が必要 ≤±0.01mm 、穴の内壁粗さは以下に達します Ra≦0.2μm 、バリを完全に除去します。プロセスガス (例: Ar、O2、N2 ）を完全な層流状態でウェーハ表面に噴霧します。
• 企業の内部統制不全への対策： 【粒界割れと粒子汚染防止】 従来のアルミナ部品は微細孔の端での熱応力の解放により微細な亀裂が発生しやすいという問題を考慮し、この製品は工場出荷前にテストに合格する必要があります。 100% 偏光応力計の検出、表面の非破壊化学酸洗いおよび研磨により、機械加工残留応力を除去し、 3000 時間: 連続エッチングサービス中に局所的な劈開や欠けは発生しません。

2. 薄膜形成装置（ CVD/PVD 機械） —— 高温高圧環境

化学蒸着 ( CVD ) および原子層堆積 ( ALD ) プロセスでは反応のために前駆体ガスを加熱する必要があり、周囲温度は常に 400℃～1000℃ の間。ウェーハは完全に平坦であり、急速かつ均一な熱分布で固定されている必要があります。

主力製品：窒化アルミニウム精密静電チャック

[ 窒化アルミニウム AlN 半導体静電チャックとヒーターの外観 ]

• 究極の熱伝導と熱整合率: 窒化アルミニウム（ AlN ) の熱伝導率は最大です。 180～220W/(m・K) 、その熱膨張係数 ( 4.5×10^-6/K )で 25℃～800℃ 全温度範囲および単結晶シリコンウェーハ ( 4.2×10^-6/K ) 完全な一致を実現します。高出力の急速加熱プロセス中に、熱応力を効果的に分散し、シリコンウェーハの熱スリップを防ぎます（ スリップ ) 転位や反り変形が少ないため、ウェーハ表面の温度場の不均一性が厳密に制御されます。 ±0.5℃以下 。
• 高温・高電圧絶縁一体成形： 多層同時焼成セラミックスを使用（ HTCC ）技術、高融点タングステンを使用 / モリブデン熱電極と静電吸着電極のパターンを直接印刷して埋め込みました。 AlN マトリックスの内部。中でも 600℃ 高温では、体積抵抗率は次のようになります。 ≧10^11Ω・cm 、絶縁破壊電圧 ≧15kV/mm 、クーロン力に完全に適応し、 JR-R エフェクト吸着デュアル仕様。

主力製品：高温炉管用高純度炭化ケイ素ウェーハキャリア

[ 高温縦型拡散炉用高純度炭化ケイ素ウェーハボートスロットの詳細図 ]

• 高温クリープ制御: 在 1200℃ 高温の縦型拡散炉では、従来の石英ボートは長期にわたる自重とウェーハ荷重により高温クリープ（曲げ変形）が発生しやすくなっています。この製品は再結晶法を採用しています / 無加圧焼結炭化ケイ素、 1350℃ 超高温下でも曲げ強度が低下せず、長期使用でもたわみや反りがなく、自動マニピュレータのウエハ自動挿入・取り出し時の絶対位置精度を確保します。

3. ウェーハ搬送および自動ハンドリングシステム —— 高速・高周波振動の減衰

先進的なプロセスの生産能力が向上するにつれて、ウェーハを扱うロボットの加速度はそれに達するか、それを超えるほどになっています。 2G 、わずかな機械的振動がウェーハの欠けや裏面の傷の原因となります。

主力製品：高比剛性、大型炭化ケイ素ロボットアーム

[ 高真空・高加速真空対応セラミックマニピュレータアーム図 ]

• 極めて高い剛性と即停止振動低減： 炭化ケイ素弾性率 ( ～410GPa ）はスチール製です 2 回、アルミニウム 6 比剛性 (弾性率) の倍 / 密度）は工学材料の中でも極めて高いレベルにあります。炭化ケイ素ロボットアームは中空で軽量な構造で設計されています。高速起動・停止時の構造的な応答遅れが従来の金属部品に比べて小さい。 85% 以上、アーム先端の残留振動時間は 0.05 秒。これで輸送中の問題は完全に解決できます “ フラッタースクラッチ ” 問題点、保護 12 インチ ( 300mm ) 大型薄型ウェーハの高速・高精度な受け渡し。
• 大型加工時の寸法安定性: 長さを超える 1000mm 大型ロボットアームの平面度公差は以下の範囲内に管理されています。 ≤ 0.02mm 内部は全面鏡面研磨（ Ra≦0.05μm )、摩擦なしで粒子を放出します。

主力製品：多孔質セラミック真空カップ

[ 多孔質セラミック真空カップ ]

• 均一な多孔質負圧吸着: 平均細孔径は次のように制御されます。 10～30μm 、気孔率は次のように安定しています。 35%-45% 。表面全体の微細孔により、表面全体にわたって均一な負圧が実現され、薄いウェーハ上の従来の集中吸引カップによって引き起こされる局所的な応力集中や局所的な凹み変形を回避し、ウェーハの検査と検査を確実に行います。 CMP 研磨中、表面はナノメートルレベルの平坦さを保ちます。

各種材質の適応まとめ

1. アルミナセラミック精密構造部品シリーズ

• 高コストパフォーマンス、高純度、防塵性、強力な万能絶縁が主なポイントです。 • 該当する製品キーワード：半導体セラミックライニング、耐食絶縁リング、高純度セラミック絶縁ブッシュ、セラミック絶縁フランジ。

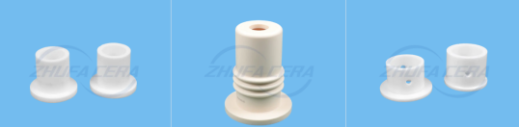

[ 半導体グレード高純度アルミナセラミック構造部品の各種仕様集 ]

2. 炭化ケイ素セラミックス 反応

• 主な核心点: プラズマエッチングに対する耐性、クリープのない極度の高温耐性、高い比剛性、大型一体成形。 • 該当する製品キーワード: SiC エッチング集束リング、半導体炭化ケイ素カンチレバービーム、縦型炉炭化ケイ素ボート、 CMP 研磨リング、高剛性セラミック製メカニカルアーム。

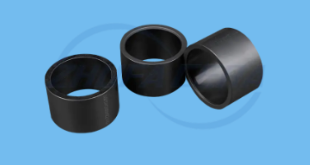

[ 高純度反応焼結 炭化ケイ素精密セラミック部品図 ]

3. 窒化アルミニウム陶瓷 高い熱伝導率 /HTCC 銅クラッドシリーズ

• 主なコアポイント：超高放熱性、単結晶シリコンと完全に一致した熱膨張係数、多層同時焼成（ HTCC ) 組み込み回路技術。 • 該当する製品キーワード: AlN 静電チャックベース、半導体レーザー発熱体、ハイパワー LED/IGBT セラミック放熱基板、メタライズド窒化アルミニウムセラミック。

[ 高熱伝導性窒化アルミニウムセラミック基板】

4. 超高強度窒化ケイ素セラミックス

• 主なコアポイント: セラミックスの王様、高い破壊靱性、耐衝撃性、耐摩耗性、粉体損失なし、高速回転ダイナミックバランス。 • 該当する製品キーワード:真空泵陶瓷轴承、半导体划片机陶瓷主轴、高频封测测试治具座、耐磨陶瓷柱塞泵芯。

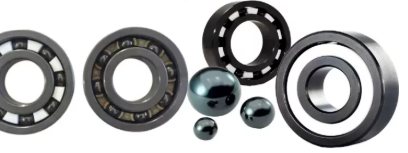

[ 高強度窒化珪素セラミック軸受および半導体装置用耐摩耗部品 ]
