セラミックミラー研磨プロセスを通じてウェーハキャリアの表面粗さを改善するにはどうすればよいですか?


2026-07-25



半導体製造および精密加工のサプライチェーンにおいて、ウェーハキャリアは中心的な支持コンポーネントであり、その表面品質がウェーハの接合精度、真空吸着平坦度、および全体的なプロセス歩留まりを直接決定します。ナノメートルレベルの表面仕上げ(例えば、 Ra≦0.02μm ) サプライヤーは、機器のハイエンドのパフォーマンスを確保する鍵となります。

高純度アルミナ、炭化ケイ素、窒化ケイ素のいずれであっても、アドバンストセラミックスは 硬くて脆くて加工が難しい 典型的な特徴。従来の機械研削では、表面の微小な亀裂、エッジの欠け、表面下の損傷が容易に発生し、クリーン ルームにおける粒子汚染の原因となることがよくあります。半導体顧客の厳しい表面完全性基準を満たすために、トップセラミックメーカーは、 延性領域(プラスチック)の研削 および関連する先進技術。

1. 延性領域研削と複合補助技術の実現

構造強度を確保しながらミラーレベルの効果を達成するために、加工端では主に次の 2 つの画期的な技術が使用されます。これらはサプライヤーの技術成熟度を評価するための調達における重要な指標でもあります。

  • クラフト 1 エリド オンライン電解研磨研削: 金属結合(鋳鉄または青銅ベースなど)のダイヤモンド砥石を使用し、特殊な電解装置を使用して、研削プロセス中にリアルタイムで砥石の微小電解研磨を実行します。電気分解により表面の金属結合が継続的に溶解され、微細なダイヤモンド砥粒が鋭利で露出した状態を維持できるため、砥石の不動態化によって引き起こされる粉砕や破損が回避されます。
  • クラフト2 超音波振動補助研削: 高周波、微小振幅の機械振動を砥石車またはワークピースシステムに導入し、砥粒がセラミック表面に周期的な振動を引き起こします。 影響 - マイクロカッティング ステータス。これにより、切削抵抗と瞬間的な摩擦熱が大幅に低減され、巨視的な砥粒の剥離や刃先欠けを徹底的に抑制します。

2. 砥石と砥粒の厳格な選別とドレッシング

研削工具の精度は、ワークピースの最終的な微細形態を直接マッピングして決定します。

  • 微細研磨剤と精密ドレッシング: 微研削段階では、より細かい粒度のダイヤモンド砥石( W5 W10 より細かい粒度)、砥石の円周振れは以下の範囲内に制御されます。 1μm 中で、 避ける 小さなビートにより、セラミックの表面にらせん状の加工跡が残ります。
  • マルチパス複合研磨接続: 鏡面研磨には通常ミクロン単位の研磨が必要です / ナノスケールのダイヤモンド研磨ペーストを段階的な遷移研磨に使用して、微細な亀裂を完全に排除し、無公害のクリーン ルームの統合要件を満たします。

三つ。 研削動作パラメータと工作機械システムの究極の制御

  1. ミクロンの切込み深さと低送り速度: シングルカットの深さをサブミクロンレベルまで厳密に管理( 0.5~2μm/パス )、材料に崩壊ではなく微細なプラスチックレオロジーを強制し、同時に低い送り速度と組み合わせることで、瞬間的な切削力の変動によって引き起こされる微振動マークを回避します。
  2. 超高剛性工作機械と環境に優しい冷却: 高減衰材料 (花崗岩や高強度鋳鉄ベッドなど) を使用した超精密平面研削盤と、高流量高圧精密クーラントを組み合わせることで、微細な研削くずをタイムリーに洗い流して二次的な傷を防ぐことができ、購入者に納品されるすべてのキャリア プレートがほぼ完璧な清浄度と平滑性を持つことを保証します。

4つ目。 典型的な製品共有

高度なプロセスの半導体装置では、ウェーハキャリアに加えて、多くのコア機能コンポーネントも物理的性能の限界を突破するためにミラー研削技術に大きく依存しています。以下は、4 種類のハイテク バリア セラミック構造部品の工学的特性、材料の選択、ミラー加工の重要な指標の詳細な分析です。

1. 半導体静電チャック( ESC ) セラミック誘電体層とキャリア基板

主流の材料: 99.9% 高純度アルミナまたは焼結炭化ケイ素。

主要なテクニカル指標: 表面粗さ Ra≦0.015μm 、平坦度 3μm以下 (フルフォーマット)、並列処理 < 5μm

鏡面研磨の技術的価値と必要性: 静電チャックは動作時にクーロン力やジョンソン力を利用する必要があります。 - ラーベック( JR-R )効果によりシリコンウエハを強力に吸着します。耐荷重面に微細な凹凸や微細な亀裂がある場合、数千ボルトの高電圧下で局所的なエアギャップ微小放電が発生しやすく、誘電体層が破壊され、ウェーハが損傷します。パス エリド 超精密鏡面研磨と化学機械研磨の複合加工により、表面下のダメージを完全に排除し、裏面の熱伝導の均一性と高電圧絶縁の信頼性を確保します。

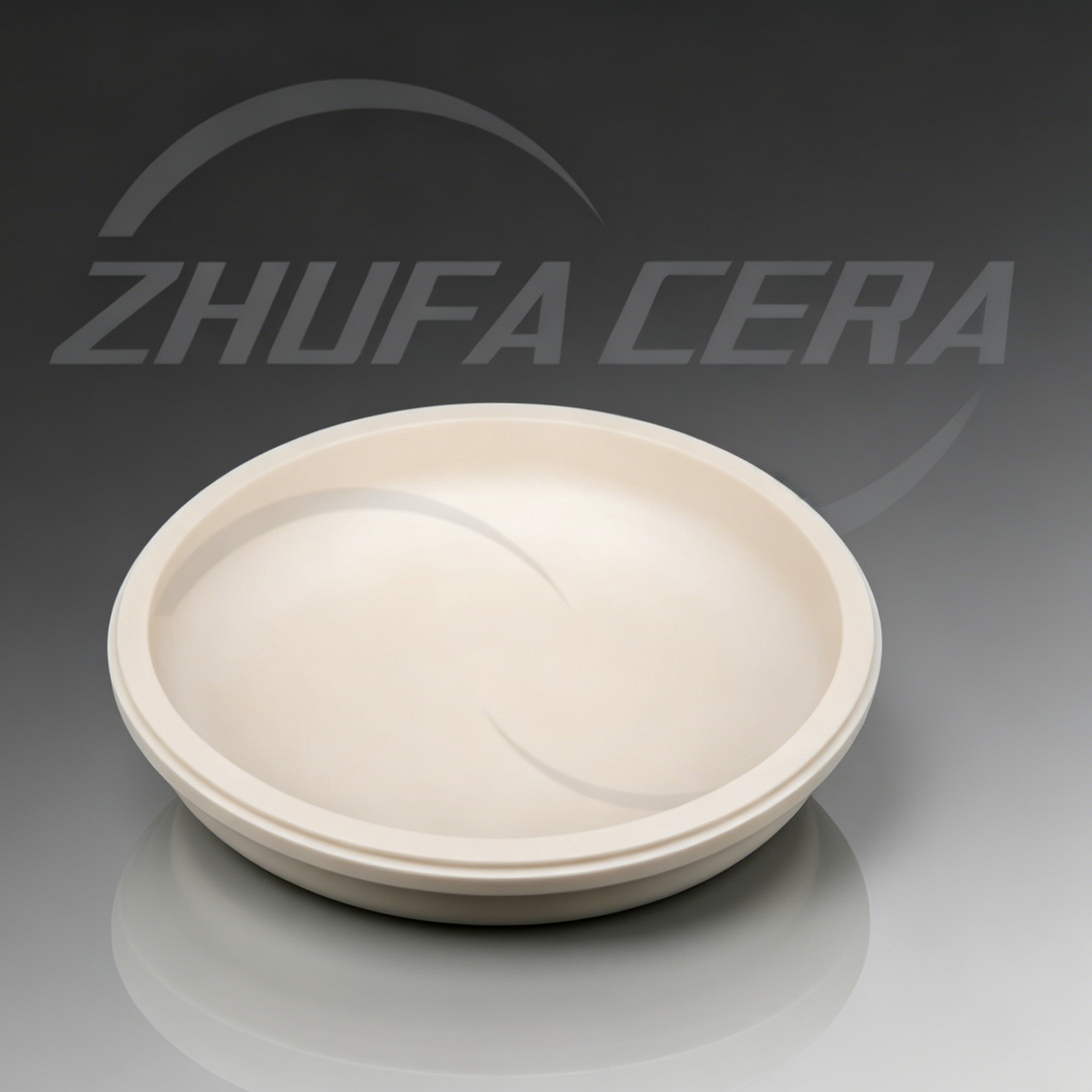

【コア構造図】

Ra≦0.02μm

2. 反応チャンバー プラズマ エッチング 集束リング

主流の材料: 高純度単相焼結炭化ケイ素または高密度石英代替窒化ケイ素

主要なテクニカル指標: 接合面の平面度 ≤ 5μm 、サイドウォール、ステップ面仕上げ Ra≦0.05μm

鏡面研磨の技術的価値と必要性: フォーカスリングはシリコンウエハーを取り囲んでいるため、強力なフッ素に直接さらされます。 / 塩素ベースのプラズマによって攻撃されます。微細な粗さが過度に大きいと、プラズマの化学的浸食速度が増加し、剥離した粒子が生成されてウェーハが汚染されます。精密研削により粒界結合状態が最適化され、微視的な応力集中が軽減され、エッチングキャビティ内での寿命が大幅に延長されます。

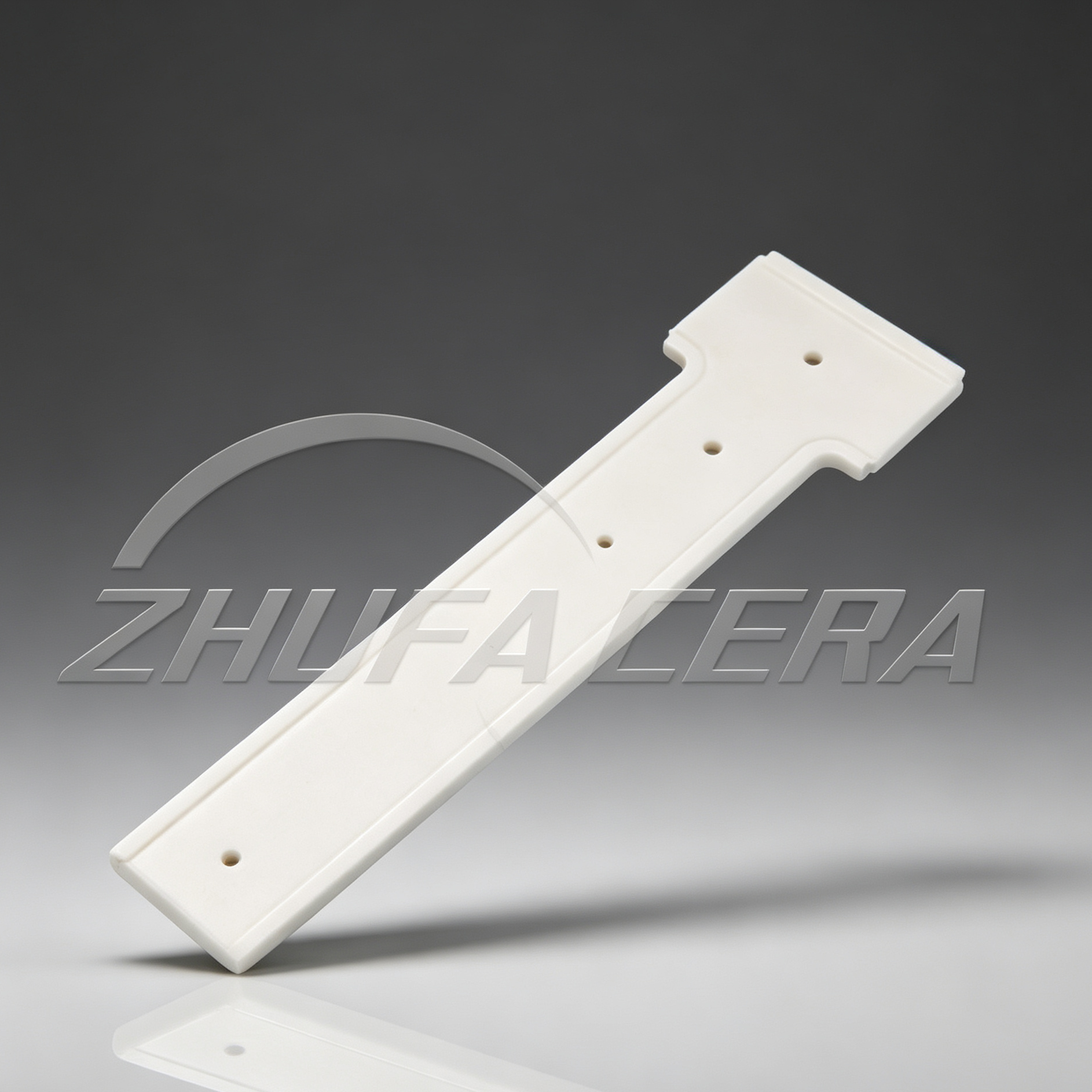

【コア構造図】

Ra≦0.02μm

3. フォトリソグラフィー装置用セラミック基準定規

主流の材料: ゼロ熱膨張結晶化ガラスセラミック 高剛性ホットプレス炭化ケイ素。

主要なテクニカル指標: 線膨張係数 < 1.0×10⁻⁶/K 、表面粗さ Ra≦0.01μm 、局所的な平坦度はサブミクロンレベルに達します。

鏡面研磨の技術的価値と必要性: 光学的な位置合わせと位置決めの中核となるベンチマークとして、これらのコンポーネントは熱変形や幾何学的誤差に対する許容度がゼロです。超音波補助研削とナノレベル研削により、リソグラフィー装置のオーバーレイ精度を直接決定する彫刻ライン基準の鮮明さと長期的な幾何学的安定性が確保されます。

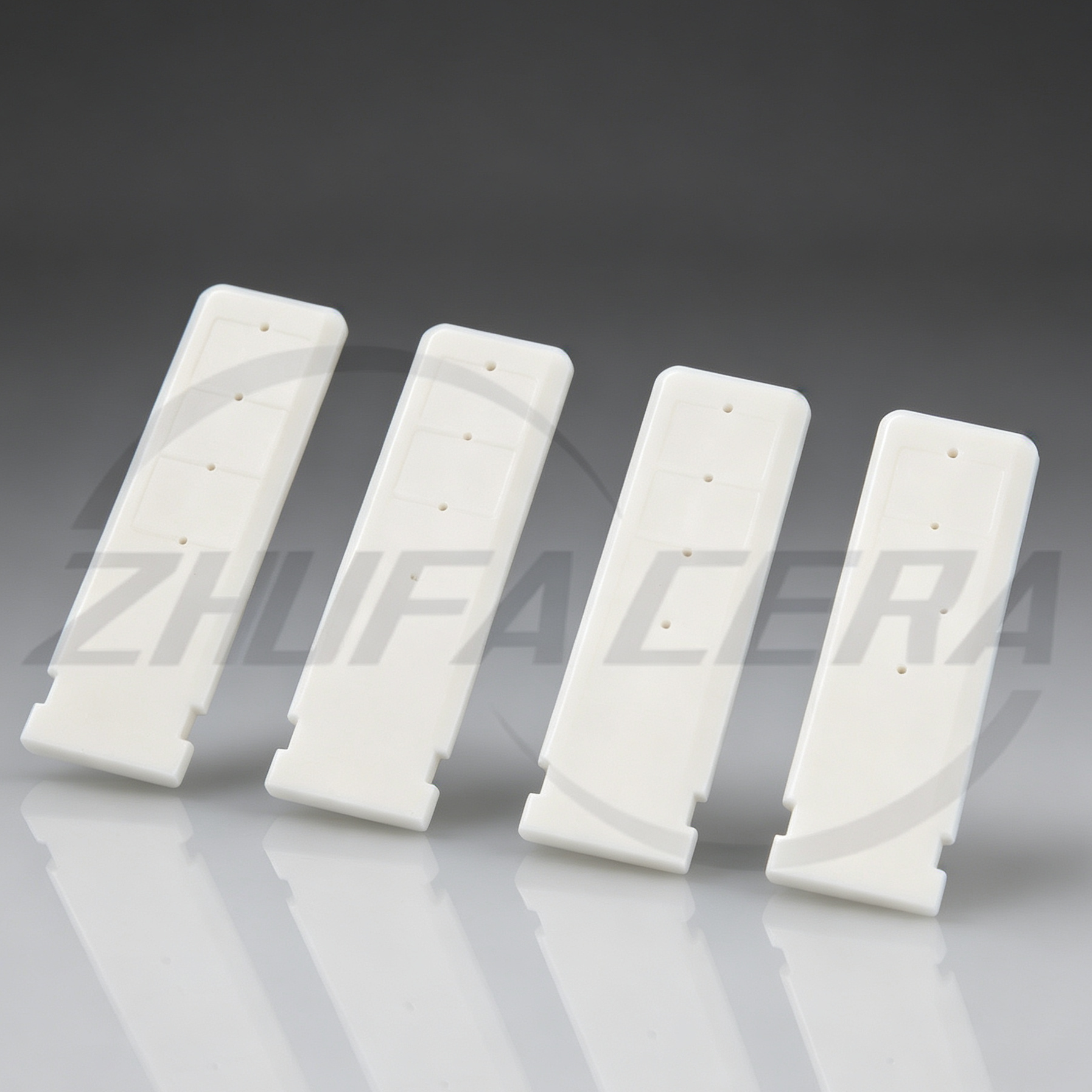

【コア構造図】

Ra≦0.02μm

4. 半導体超精密エアベアリングガイドレールとスライダー

主流の材料: 高密度アルミナセラミックス( Al₂O₃ )または反応焼結炭化ケイ素。

主要なテクニカル指標: ガイド面の真直度 ≤ 1μm / 300mm 、表面粗さ Ra≦0.02μm 、硬さ HRA > 88

鏡面研磨の技術的価値と必要性: エアベアリングガイドレールとエアベアリングの間にミクロンスケールの空気膜を使用し、摩擦のないサスペンションの動きを実現します。ガイドレールの作動面にミクロンレベルのナイフ痕や波紋があると、空気膜の乱れや振動、振動の直接的な原因となります。 クロール 現象。ナノスケールCNC位置決めプラットフォームの高速かつスムーズな動作を実現するには、鏡面研磨による極めて高い面密度と極めて低い摩擦係数が必須条件となります。

【コア構造図】

Ra≦0.02μm

5. 精密セラミックの信頼できるサプライヤーを選択するにはどうすればよいですか?

購入の意思決定者は、半導体構造用セラミックのサプライヤーを評価する際、基本的な加工見積もりの確認に加えて、次の 3 つの中核となるサプライ チェーン指標の浸透にも重点を置く必要があります。

1. プロセスクローズドループとコア機器: サプライヤーが次のことを行っているかどうかを確認します。 エリド オンラインの電解研磨グラインダー、超音波補助マシニング センター、およびナノスケールの研削および研磨生産ラインの完全なセットにより、複数のアウトソーシング プロセスによって引き起こされる公差の蓄積と品質管理を回避できます。

2. 検出およびトレーサビリティ機能: サプライヤーは、各バッチで納入されるキャリア プレートや静電チャックなどのコンポーネントが次の規格に準拠していることを確認するために、白色光干渉計、高精度 3 次元座標測定器、ヘリウム質量分析リーク検出レポートを提供する必要があります。 Ra≦0.02μm また、マイクロクラックには厳密な基準はありません。

3. エンジニアリングのカスタマイズと障害分析のサポート: 顧客が提供する作業環境(特定の血漿濃度、高電圧絶縁要件など)に基づいて、技術チームが材料グレードのマッチングと構造の最適化設計を支援できるかどうかを評価します。

カスタマイズされた高精度の半導体構造用セラミックスや、ウェーハキャリアや静電チャックなどのコアコンポーネントを提供できる信頼できるパートナーをお探しの場合は、詳細な材料データシートやカスタマイズされたソリューションについてお気軽にお問い合わせください。
