半導体セラミック部品に高コストの加工後洗浄が必要な理由

2026-06-12

半導体精密セラミック部品 (酸化アルミニウム (Al₂O₃)、窒化ケイ素 (Si₃N₄)、炭化ケイ素 (SiC) など) が精密機械加工後に鏡面仕上げになったとしても、それらをコアのウェーハ製造装置 (エッチャー、CVD システムなど) に直接導入することはできません。

その代わりに、信じられないほど複雑でコストのかかる超高純度の精製プロセスを経る必要があります。この要件は、ウェーハ汚染に対する半導体業界の「ゼロトレランス」方針だけでなく、先端セラミックの独特の微細構造特性、つまり脆い性質と固有の多孔性によっても推進されています。この記事では、半導体セラミック洗浄の高コストの背後にある中心的な原因と技術的障壁について詳しく説明します。

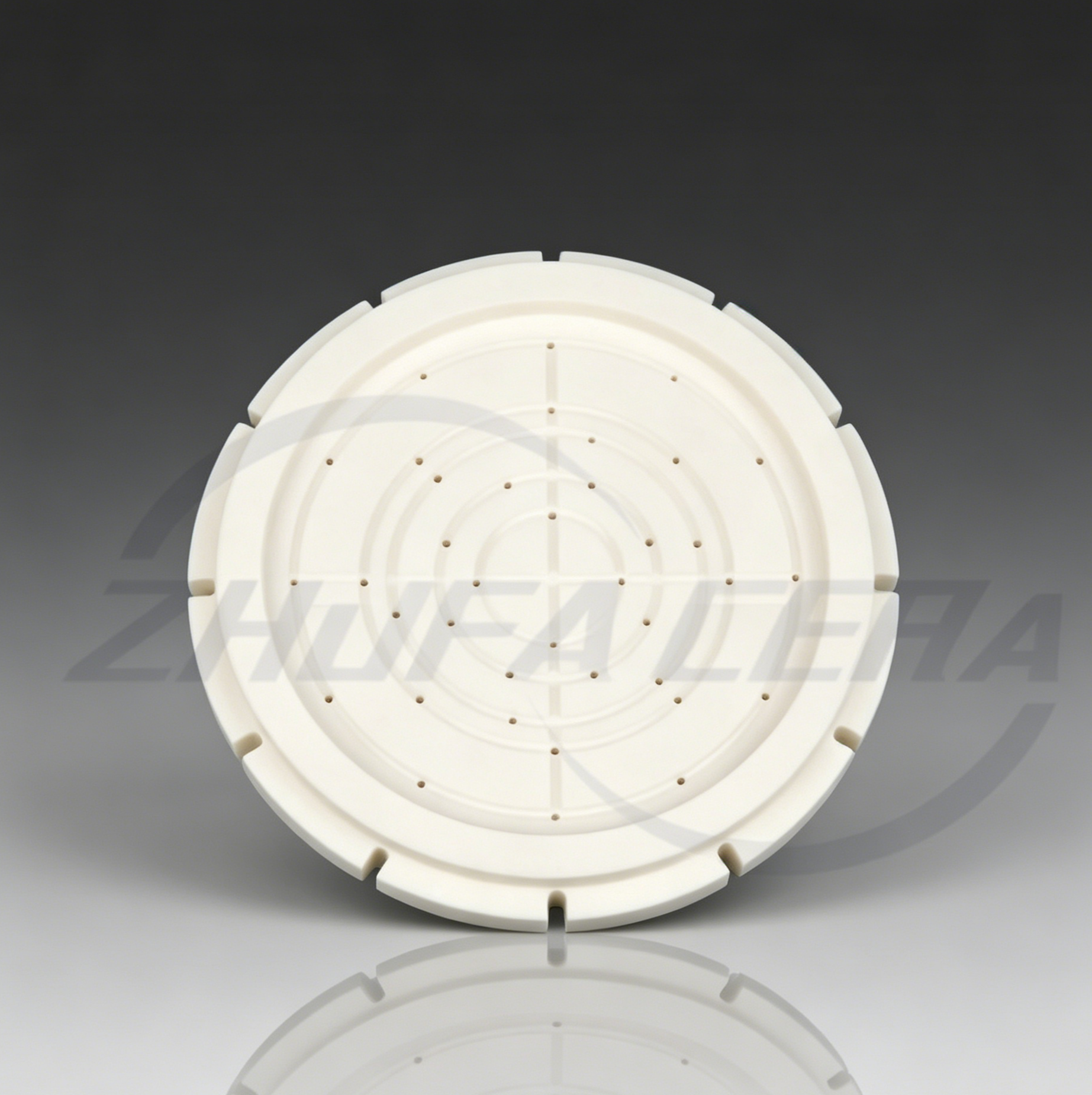

代表的な半導体セラミック部品

「微細残留物」の脅威

高度なノードウェーハ製造 (例: 3nm、5nm) では、サブナノメートルの物理的または化学的汚染でさえ、壊滅的な歩留まりの低下につながる可能性があります。旋削、フライス加工、研削、研磨などの標準的な機械加工プロセスでは、セラミック表面に 3 つの主要なタイプの重大な汚染物質が残ります。

遷移金属イオン (最も致死性の高い): 超硬切削工具による摩耗や治具との接触により、銅 (Cu)、鉄 (Fe)、クロム (Cr)、ニッケル (Ni) などの金属イオンが侵入します。これらのイオンが真空チャンバー内で揮発し、シリコン基板内に拡散すると、半導体デバイスの電気的性能が低下し、重大な漏れ電流や絶縁破壊が引き起こされます。
化学的および有機媒体残留物: 加工液、研磨ペースト、防錆油、冷却剤には、複雑な高分子有機物が残ります。プロセスチャンバーの高真空、高強度のプラズマ環境にさらされると、これらの有機物は急速にガスを放出します。これにより、チャンバーの真空レベルが不安定になり、ウェーハ処理環境全体が相互汚染されます。
サブミクロン微粒子: 微細なセラミックの破片や微粉末は機械加工中に自然に発生します。ウェハ表面に落ちた 0.1 ミクロン (μm) の粒子でも、精密なフォトリソグラフィー回路をブロックし、致命的な光の影や電気的ショートを引き起こす可能性があります。

材料特性: 気孔率と脆性微小亀裂

従来の金属とは異なり、先進的なセラミックは、汚染物質を捕捉しやすい固有の微細構造特性を持っています。

微小多孔性と毛細管現象

高密度等方圧プレス (CIP) またはホットプレス (HP) 焼結でも、セラミックの粒界や表面に沿って微小なボイドが必然的に残ります。機械加工の高圧下では、切削液や油が強い毛細管力によってこれらの微細孔の奥深くまで押し込まれます。従来の表面すすぎでは、表面の汚れのみが除去されます。細孔の奥深くに閉じ込められた汚染物質は、高真空、高温のツール操作下で継続的に染み出します。

機械加工応力と微小亀裂

工業用セラミックは非常に硬く脆いため、機械的な材料除去 (特に研削と研磨) は微細破壊に頼っています。これにより、サブミクロンの表面下の微小亀裂のネットワークが残ります。これらの微小亀裂は、小さな粒子を捕捉するための理想的なポケットとして機能します。さらに、半導体プロセスの急速な熱サイクル中に、これらの亀裂は膨張および収縮し、捕捉された不純物イオンをチャンバー内に継続的に排出する「ふいご」のように機能します。

コスト要因: プロセスと経済的な障壁を打ち破る

半導体グレードの洗浄は、超高純度の化学物質の消費、厳格な環境管理、資本集約型の計測技術を組み合わせることで、その高コストを正当化します。

クリーニングフェーズ	コアプロセスと技術要件	コスト要因の分析
1. 有機・溶剤脱脂	超高純度 (UHP) 有機溶媒 (IPA、アセトンなど) または高級界面活性剤を使用した多段階、多周波数の超音波洗浄。	• 揮発性の高い電子グレードの化学物質の大量消費。 • 防爆システムおよび溶剤回収装置への多額の設備投資。
2. ディープ無機酸エッチング	UHP強酸のブレンド配合はセラミック表面層のマイクロエッチングに使用され、ミクロンレベルの寸法公差を損なうことなく深く埋め込まれた金属イオンを強制的に溶解します。	• UP-S / UP-SS グレード (電子グレード) の酸が必要ですが、工業用同等品の数十倍のコストがかかります。 • 酸の温度と滞留時間を制御するには、高精度の自動ハードウェアが必要です。
3. 超純水 (UPW) 洗浄	比抵抗 18.2 MΩ・cm の UPW を使用した多段階のカスケードオーバーフロー洗浄は、流出液の導電率が厳しいベースライン仕様を満たすまで継続されました。	• 高い光熱費: 18.2 MΩ・cm の水を生成するには、大規模な多段階 RO (逆浸透) および核グレードのイオン交換樹脂が必要です。 • 高い水量処理量と高い電力消費量。
4. 環境制御と計測	すべての最終洗浄、高純度 N₂ 乾燥、二層帯電防止真空包装はクラス 10 (ISO 4) クリーンルーム内で行う必要があります。完成した部品は厳密な ICP-MS および SEM サンプリングを受けます。	• クラス 10 HVAC および ULPA 濾過システムには、日々の運用コストとエネルギーコストが膨大です。 • 分析機器 (ICP-MS、SEM など) の数百万ドルの減価償却費とメンテナンス費用。

機械加工 を解決します 幾何学的形状と寸法公差 セラミック部品のこと。

ウルトラクリーン洗浄 コンポーネントの 表面の純度と化学的安定性。

結論と商品価値

メーカーがこの高コストの洗浄プロセスを回避または手抜きしようとすると、一見きれいに見えるセラミックコンポーネントが、数百万ドルのプロセスチャンバー内に設置されると慢性的な汚染源として機能することになります。結果として生じる汚染により、高価な 12 インチウェーハのバッチ全体が即座に廃棄され、数十万ドルの費用がかかる可能性があります。

したがって、高コストの半導体ウルトラクリーン洗浄は、後処理の外観上のオプションのステップではありません。これは重要で、交渉の余地のないものです。 リスク軽減および品質保証ポリシー 厳格な半導体サプライチェーン内で。
