精密セラミックス選びのポイントは「硬い」ことではなく「適している」

従来の常識では、先端セラミックスの性能評価は「難しい」の一言に集約されることがよくあります。このことから、一見論理的な直観が生まれます。つまり、材料の硬度が高いほど、得られる精密セラミック部品の耐摩耗性と耐久性が高くなります。

ただし、実際の産業工学アプリケーションでは、この一次元の選択ロジックが重大な壊滅的な障害を引き起こすことがよくあります。多くの企業は、構造用セラミック部品を購入または設計する際に、「高硬度」パラメータのみを追求しています。そのため、実際の使用中に部品の欠けや早期割れ、突然の破損が発生し、寿命が予想を大幅に下回ります。

問題は、セラミック材料自体が劣っているということではなく、むしろ従来の選択ロジックが実際の作業条件の多次元の複雑さを完全に見落としていることです。精密セラミックスの選択の鍵は、究極の「より硬い」材料を追求することではなく、むしろ「最適な」機械的プロファイルを特定することでした。

1. 「硬度中心」のアプローチがエンジニアリングの失敗につながるのはなぜですか?

材料物理学の観点から見ると、硬度は基本的に、局所的な塑性変形、引っかき傷、および圧痕に抵抗する材料の能力を指します。純粋な摩擦試験やフレッチング摩耗試験などの比較的理想的な実験室環境では、硬度は実際に耐摩耗性を決定する中心的な指標です。

しかし、実際の産業の動作条件は、制御された実験室環境よりもはるかに複雑です。精密セラミックコンポーネント (セラミックバルブコア、特殊ブッシュ、半導体ロボットアームなど) が高速で動作する場合、または複雑な流体力学内で動作する場合、同時に次のような厳しい応力の組み合わせに耐えることになります。

• 機械的衝撃と高周波振動: 一時的な荷重により、材料内に応力集中が容易に引き起こされる可能性があります。
• 激しい温度変動: 頻繁な熱サイクルにより、内部に莫大な瞬間的熱応力が発生します。
• 化学媒体腐食: 強酸、アルカリ、または複雑な化学環境により、粒界が損なわれ、弱くなります。

これらの複雑な組み合わせ条件下では、セラミック材料が極度の硬度を備えているだけで適切なエネルギー吸収能力と緩衝能力が欠けている場合、衝撃時の塑性変形によってエネルギーを散逸させることができません。その結果、微小亀裂が内部を猛スピードで伝播します。

硬度が高くなると、ほとんどの場合脆性が増大するため、材料は壊滅的な脆性破壊を非常に起こしやすくなります。これが、特定の高硬度セラミックが耐摩耗性があるように見えても、実際にはまったく耐久性がないことが判明する根本原因です。

2. セラミックの寿命を決定する 4 次元の機械的マトリックス

精密セラミック部品の長期耐用年数を評価するには、単一の指標ではなく、次の 4 つの主要な機械的パラメータの包括的な評価に依存する必要があります。

• ビッカース硬度 (HV): 材料の耐摩耗性と耐傷性の基準を確立します。
• 破壊靱性 (K_IC): 突然の衝撃、振動、または応力集中下での不安定な亀裂の伝播に抵抗する材料の能力を測定します。これは、コンポーネントが突然構造的に「突然死」するかどうかを決定する重要なしきい値です。
• 熱膨張係数 (CTE) と熱衝撃耐性: 熱サイクル中または金属部品と組み立てたときに、熱の不一致によりセラミックが致命的な残留内部応力を生成するかどうかを決定します。
• 化学的安定性: 高温、腐食性、または酸化性の強い媒体中で動作するセラミック部品の長期的な化学的信頼性と表面の完全性に直接影響します。

つまり、硬度は「耐摩耗性」を決定し、靭性は「破壊寿命」を決定し、熱的および化学的特性は「最終耐用年数」を決定します。

3. エンジニアリングにおいて「バランスの取れたパフォーマンス」が「極限の仕様」を上回る理由

先進的な材料科学においては、あらゆる性能カテゴリーにおいて絶対的な優位性を主張できる単一の材料は事実上存在しません。エンジニアリングの実践では、単一の属性を絶対限界まで押し上げると、他の重要な面で大きな妥協が必然的に必要になることが一貫して証明されています。

たとえば、硬度を極端に最大化すると、破壊靱性が大幅に低下し、コンポーネントが非常に壊れやすくなります。逆に、靱性を最大化しようとする工学的な試み（特定の相変態靱性強化や結晶粒の粗大化など）では、ベースライン硬度と耐摩耗性が犠牲になることがよくあります。さらに、これらの極端な性能限界に達したカスタマイズされた材料は、原材料コストが飛躍的に上昇し、その後の精密ダイヤモンド研削と機械加工が非常に困難になるという問題に悩まされ、総製造コストが制御不能になる原因となっています。

したがって、精密セラミックスの成熟した科学的な選択戦略は、最高の生パラメータを盲目的に選択するのではなく、動作環境の詳細な理解に基づいて、硬度、靱性、熱力学、コスト、および機械加工性の間の最適なバランスを追求する必要があります。

4. 本質的な違い: 化学組成を超えた加工の秘密

調達時によくある落とし穴は、「アルミナ (Al2O3)」や「ジルコニア (ZrO2)」など、同じ名前を持つすべてのセラミックが同一の性能プロファイルを持っていると想定していることです。実際には、化学組成が同じであっても、製造プロセスの変動により、大幅に異なる微細構造や巨視的な機械的挙動が生じる可能性があります。

かさ密度、粒度分布、粒界相、利用される焼結技術（無加圧焼結、ホットプレス、熱間静水圧プレス（HIP）など）などの要因により、構造の完全性を左右する内部の微細孔や微細亀裂の存在が直接決まります。

5. 基本への回帰: 実際のワークロードに基づいたきめ細かなカスタマイズ

エンジニアリングの失敗を軽減し、精密セラミックスの価値を最大限に引き出すための最も信頼できる方法論は、パラメータ崇拝から離れ、アプリケーション環境の詳細な分析に戻ることです。

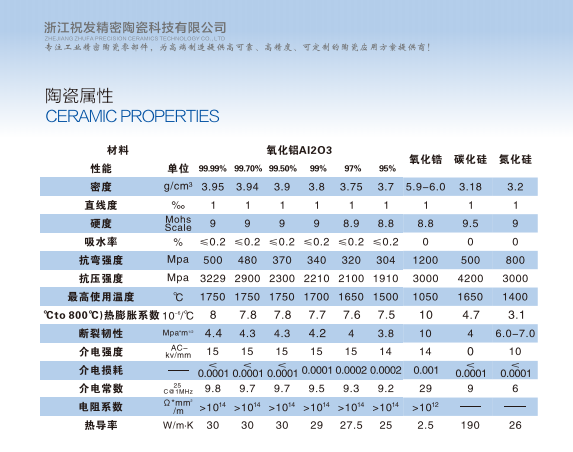

1. 摩耗が多く、衝撃が少ない環境: 選択では、摩耗ベースラインを保護するために優れたビッカース硬度を活用して、高純度のアルミナまたは炭化ケイ素を優先する必要があります。
2. 大きな機械的衝撃または激しい振動: 亀裂の伝播に対する抵抗（耐脆性破壊）が主な目的となります。優れた破壊靱性を備えたジルコニアまたは窒化ケイ素は理想的な選択肢です。
3. 激しい瞬間的な温度変動: 最適な熱整合を実現するには、低い熱膨張係数と高い熱伝導率を誇る材料 (窒化ケイ素や炭化ケイ素など) に優先順位を移す必要があります。

結論

精密セラミックスの工業的価値は、隔離された実験室環境で達成される単一の「美しい」パラメーターには決して存在しません。これはもっぱら、特定の産業アーキテクチャでの長時間の運用におけるパフォーマンスの安定性と長期的な信頼性に由来しています。

完璧なエンジニアリング材料の選択は、決して盲目的に硬度を積み重ねることではありません。それは多次元指標の科学的統合に関するものです。高度なセラミックスの世界では、常に覚えておいてください。硬度は耐摩耗性を決定し、靭性は生存を決定し、総合的な性能の動的平衡が最終結果を決定します。
